Commande des aiguillages
Il y a quelques mois, j'avais fait un petit montage selon la description d'un colistier de Ptitrain dont j'ai perdu le nom. S'il se reconnait dans ce qui suit, c'est avec plaisir que je mettrais son nom dans ce petit article.
Il s'agissait de commander un moteur Peco à partir d'un interrupteur à bascule, de manière à pouvoir mémoriser sur le TCO, la position de l'aiguillage.
Voilà ce que ça donne sur ce petit montage de test :
Le principe étant toujours le même, à savoir, décharger un condensateur dans une des bobines du moteur Peco.
Outre le fait que l'interrupteur indique la position de l'aiguillage, il est aussi intéressant d'avoir un des condensateurs qui se recharge pendant que l'autre se décharge dans une des bobines. Le temps de commutation entre deux positions devient alors franchement négligeable. Un petit pont de Graetz est utilisé en sortie alternative du transformateur pour avoir un courant plus ou moins redressé.
Pour l'application réelle, je mettrais les condensateurs ainsi que le pont de Graetz dans le TCO. Je vous montrerais ça un peu plus tard.

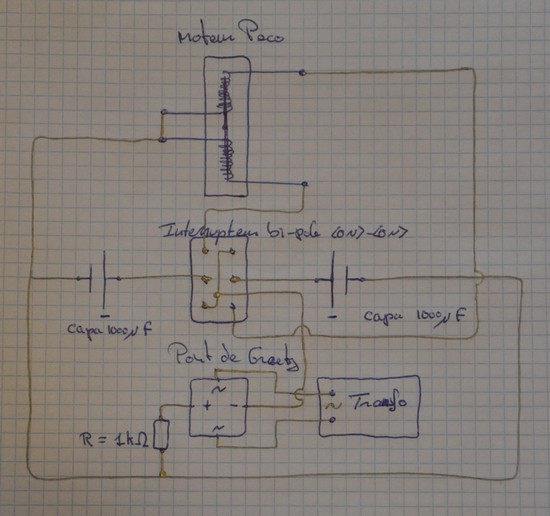

Je vous mets le schéma un peu gribouillé, mais qui devrait être compréhensible.
